C.V. Khớp nối và khớp nối chung (Khớp chữ U): Sự khác biệt chính đối với trục truyền động

Mọi hệ thống trục truyền động phải truyền mô-men xoắn đồng thời hấp thụ các góc được tạo ra bởi hành trình của hệ thống treo và hệ thống lái. Hai thiết kế khớp phổ biến trên các phương tiện hiện đại: khớp vận tốc không đổi (khớp C.V.) và khớp vạn năng (khớp chữ U). Mặc dù cả hai đều kết nối các trục quay nhưng nguyên lý hoạt động, giới hạn và kiểu hư hỏng của chúng rất khác nhau. Hiểu những khác biệt này là điều cần thiết khi kiểm tra, bảo trì hoặc thay thế các bộ phận của trục truyền động.

C.V là gì? Chung?

Khớp vận tốc không đổi giữ cho trục đầu ra quay với tốc độ chính xác như trục đầu vào, ngay cả khi hai trục hoạt động ở một góc. Thay vì một điểm bản lề duy nhất, nó truyền mô-men xoắn qua một số quả bóng lăn trong các rãnh cong hoặc qua các con lăn được sắp xếp theo kiểu ba chân. Kết quả là vận tốc góc của phía bị dẫn động duy trì đều trong mỗi vòng quay.

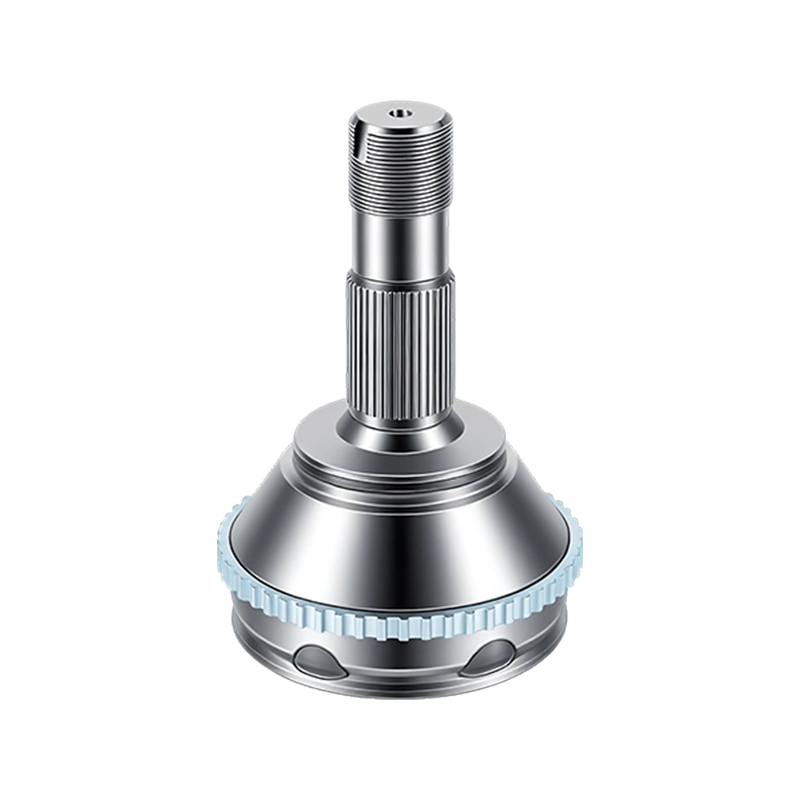

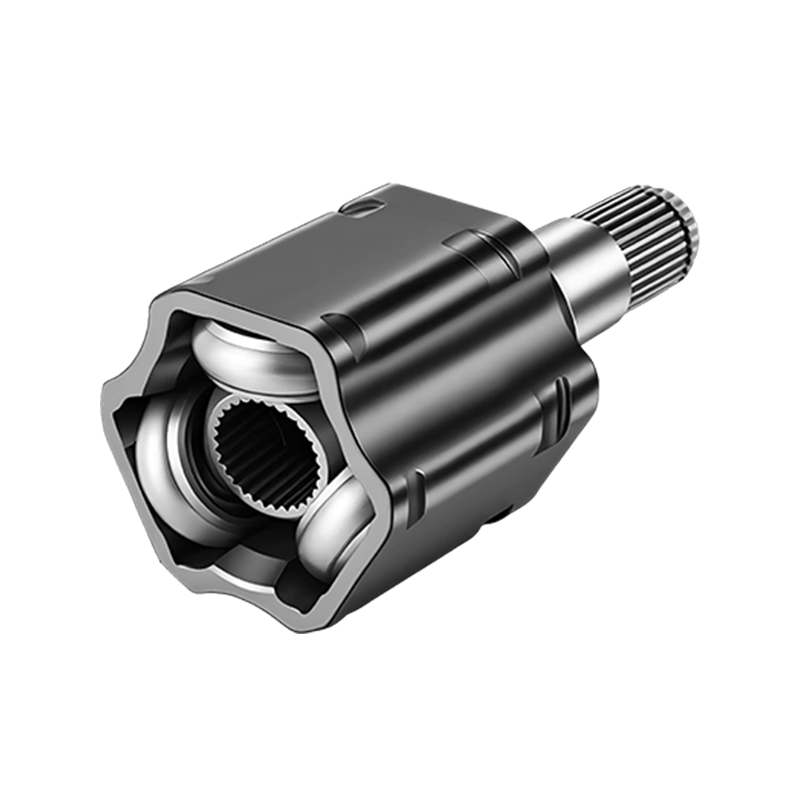

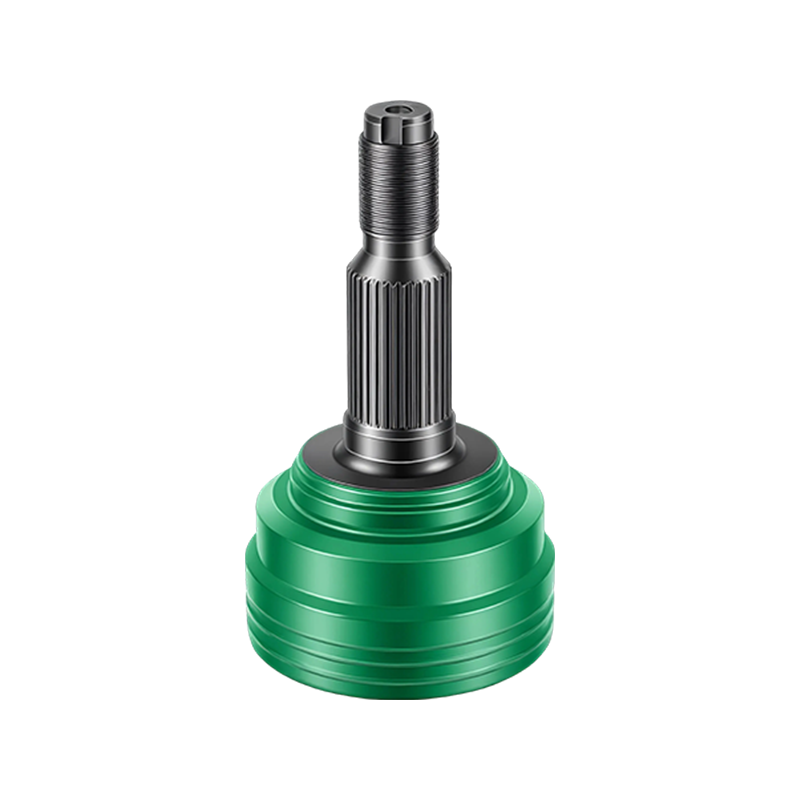

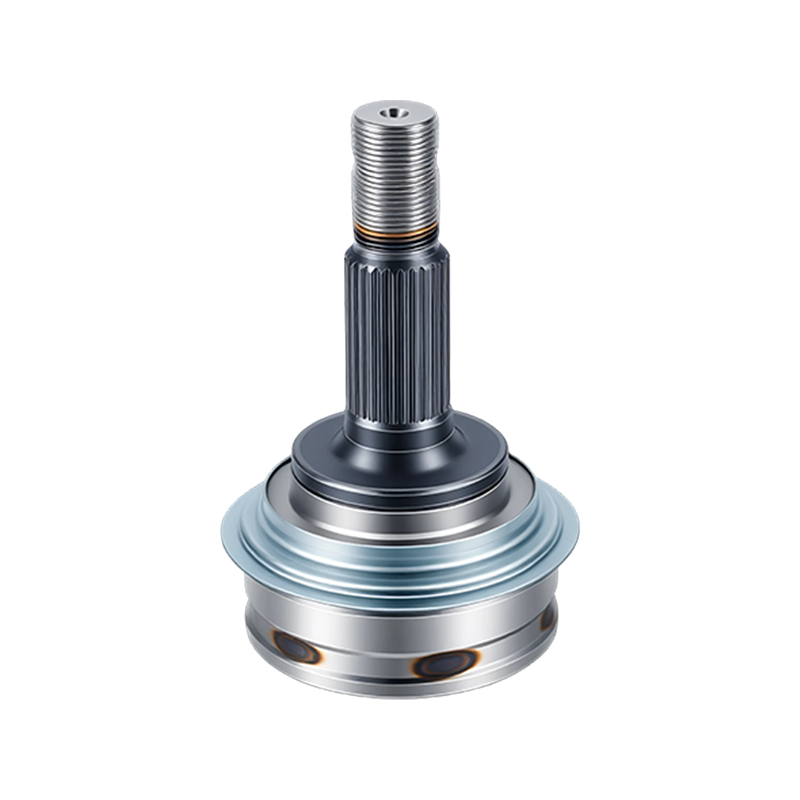

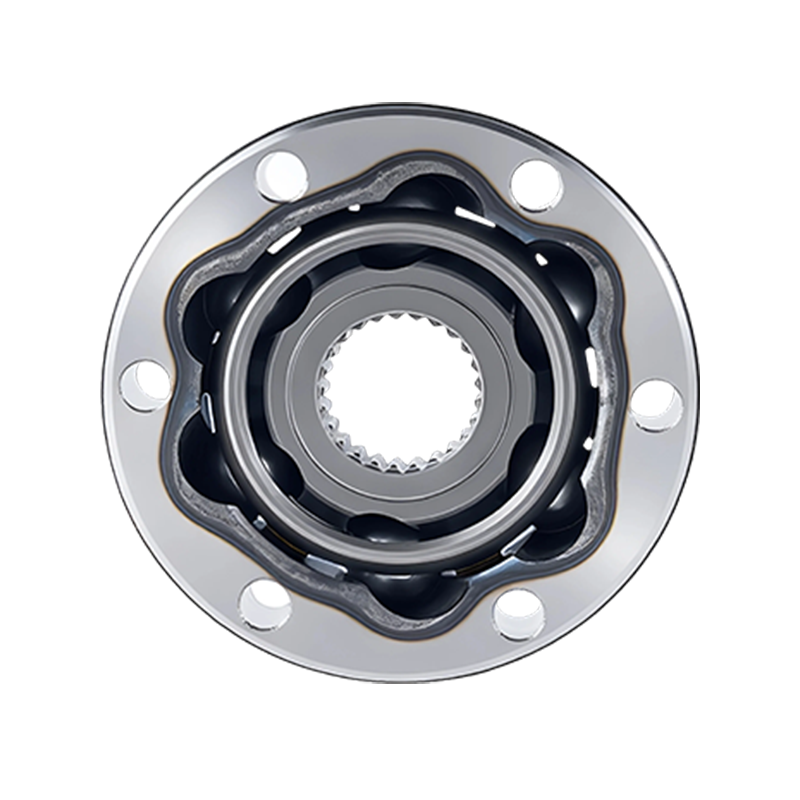

Một số thiết kế tồn tại. Khớp bi kiểu Rzeppa là khớp ngoài phổ biến nhất, được gắn phía sau trục bánh xe. Khớp ba chân, sử dụng ba cụm con lăn, được sử dụng rộng rãi làm khớp bên trong ở phía truyền động. Cả hai đều hoạt động trơn tru ở các góc lên tới khoảng 50 độ, đó là lý do tại sao trục dẫn động cầu trước dựa vào chúng.

43040-32040 Tripod Inner CV Joint for Drive Shaft

43040-32040 Khớp CV bên trong chân máy cho trục truyền động Khớp bên trong chân máy chính xác này phù hợp với hệ dẫn động cầu trước và hệ thống dẫn động bốn bánh chọn lọc. Thiết kế con lăn của nó bù lại chuyển động dọc trục đồng thời giảm độ rung, khiến nó trở thành sự thay thế đáng tin cậy cho việc sửa chữa trục truyền động. Xem sản phẩm →

C.V. khớp được bảo vệ bằng một đế linh hoạt giúp giữ dầu mỡ bên trong và loại bỏ chất bẩn. Một chiếc ủng khỏe mạnh sẽ giúp khớp kéo dài tuổi thọ của xe. Khi ủng bị tách ra, dầu mỡ sẽ bị mất đi, nước và cặn bám vào và khớp bị mòn nhanh chóng. Do đó, việc kiểm tra khởi động thường xuyên là điều cần thiết.

Khớp phổ quát (khớp chữ U) là gì?

Khớp vạn năng hay còn gọi là khớp Cardan, sử dụng vòng bi kim và nhện hình chữ thập để nối hai ách. Thiết kế đơn giản, mạnh mẽ và không tốn kém. Nhưng một khớp chữ U đơn lẻ hoạt động ở một góc không tạo ra vận tốc không đổi: trục đầu ra tăng tốc và giảm tốc hai lần trên mỗi vòng quay, tạo ra độ rung tăng dần theo góc và tốc độ.

Ở các góc nhỏ của trục cánh dẫn động cầu sau điển hình, dao động nhẹ và dễ hấp thụ. Hai khớp chữ U trên cùng một trục sẽ triệt tiêu sai số tốc độ của nhau khi chúng hoạt động ở các góc bằng nhau nhưng ngược chiều nhau, cho phép vận tốc gần như không đổi.

Khớp chữ U chịu được mô-men xoắn cực đại và tải trọng va đập tốt hơn hầu hết các loại khớp khác. Chúng vẫn là tiêu chuẩn cho trục truyền động dọc, trục sau trục đặc, máy nông nghiệp và trục ngắt điện có góc khiêm tốn nhưng tải trọng rất lớn.

Sự khác biệt chính giữa C.V. Khớp và khớp chữ U

Bảng dưới đây tóm tắt những khác biệt kỹ thuật quan trọng nhất.

Khía cạnh	C.V. chung	chung chung
đầu ra vận tốc	Không đổi ở mọi góc độ	Dao động hai lần trên mỗi vòng quay khi tạo góc
Góc tối đa	Lên đến 50 độ	Lên đến khoảng 15 đến 20 độ để vận hành êm ái
Vị trí điển hình	Nửa trục trước, hệ thống treo độc lập	Trục truyền động dọc, trục đặc, trục PTO
Rung và tiếng ồn	Thấp và mịn	Tăng theo góc và tốc độ
Bảo trì	Ủng kín; thay thế nếu bị hư hỏng	Phụ kiện có thể bôi trơn trên nhiều thiết bị
Chịu tải sốc	Tốt, nhưng lỗi khởi động làm tăng tốc độ hao mòn	Tuyệt vời; mạnh mẽ chống lại tác động

   Điểm mấu chốt: C.V. là dòng khớp nối duy nhất có thể mang lại vận tốc không đổi ở góc vận hành cao, trong khi khớp chữ U vẫn là lựa chọn mạnh mẽ hơn cho các ứng dụng góc thấp, va đập cao.

Sự nhất quán về vận tốc là sự khác biệt cốt lõi

Không thể loại bỏ sự dao động tốc độ của khớp chữ U chỉ bằng một khớp duy nhất. Điều đó làm cho C.V. khớp nối là lựa chọn thiết thực duy nhất cho các bánh dẫn động có góc nhọn khi vào cua.

Công suất góc quyết định vị trí của từng bộ phận

C.V. các khớp cung cấp lực êm ái ở các góc vận hành cao, phù hợp với các bánh xe được dẫn động và lò xo độc lập. Khớp chữ U xử lý các góc hạn chế nhưng chịu được va đập mô-men xoắn tốt và nhỏ gọn so với công suất của chúng. Người thiết kế khớp khớp với góc tối đa mà hệ thống treo có thể tạo ra.

Các chế độ sai sót khác nhau, thói quen kiểm tra khác nhau

Với một C.V. khớp, hư hỏng thường bắt đầu từ việc ủng bị rách, sau đó là mất dầu mỡ và nhiễm bẩn. Với khớp chữ U, hư hỏng thường biểu hiện dưới dạng tiếng kêu lạch cạch do ổ kim bị mòn hoặc con nhện bị kẹt. Cả hai đều có thể bị phát hiện sớm bằng cách kiểm tra và kiểm tra thường xuyên.

Nơi mỗi khớp xuất hiện trong hệ thống trục truyền động

Trên xe dẫn động cầu trước, mô-men xoắn truyền từ hộp số ngang đến hai nửa trục. Mỗi nửa trục có một C.V bên trong. khớp ở phía truyền và C.V bên ngoài. khớp ở bánh xe. Khớp bên trong thường sử dụng thiết kế chân máy để cho phép thay đổi độ dài; khớp ngoài sử dụng thiết kế bi cố định để xử lý các góc lái.

Trên xe dẫn động cầu sau, đường mô-men xoắn chạy từ hộp số đến bộ vi sai thông qua trục cánh dọc. Các khớp nối đa năng ở cả hai đầu giúp điều chỉnh chuyển động của động cơ và hành trình của hệ thống treo. Nửa trục sau trục đặc cũng có thể sử dụng khớp chữ U ở các đầu phía trong.

Trên nhiều mẫu xe dẫn động 4 bánh và hệ thống treo độc lập, cả hai dòng xe đều xuất hiện trên cùng một chiếc xe. Cụm trục truyền động hoàn chỉnh kết hợp C.V bên trong và bên ngoài. các khớp nối có trục chính xác, đó là lý do tại sao việc thay thế hậu mãi thường được thực hiện dưới dạng lắp ráp hoàn chỉnh thay vì khớp từng khớp.

2303102XNM01A Complete CV Axle Drive Shaft Assembly

2303102XNM01A Lắp ráp trục truyền động trục CV hoàn chỉnh Một cụm trục truyền động đầy đủ kết hợp trục và các khớp nối vận tốc không đổi để truyền lực tích hợp. Lý tưởng cho việc thay thế hậu mãi, nó cải thiện sự thuận tiện khi lắp đặt và đảm bảo hiệu suất phối hợp giữa các chuyển động lái và hệ thống treo. Xem sản phẩm →

Cách chọn khớp phù hợp

Nguyên tắc đầu tiên là phải phù hợp với thiết kế ban đầu. Một C.V. Khớp nối và khớp nối chữ U không thể hoán đổi trên cùng một trục vì mặt bích lắp, loại chạc, trục xoay và độ bù chiều dài của chúng hoàn toàn khác nhau. Việc thay thế một bộ phận mà không thiết kế lại tổ hợp sẽ dẫn đến rung động, hỏng hóc sớm và rủi ro về an toàn.

Kiểm tra số bộ phận OE và loại khớp trước khi đặt hàng.
Đo góc hoạt động; góc lớn đòi hỏi một C.V. khớp, các góc nhỏ có thể cho phép khớp chữ U.
Kiểm tra các chốt, vòng ABS và ổ trục đỡ trước khi chọn cụm lắp ráp.
Khi bốt bị rách, hãy thay toàn bộ cụm nửa trục để tránh hỏng hóc lặp lại.

Đối với các xưởng và nhà phân phối, nguồn cung cấp cũng quan trọng không kém gì bộ phận. Làm việc với một nhà cung cấp thực hiện sản xuất và kiểm tra trực tiếp tại nhà máy giảm nguy cơ các thành phần không phù hợp hoặc không đạt tiêu chuẩn.

Các dấu hiệu hư hỏng thường gặp và mẹo bảo trì

Những dấu hiệu sớm nhất của sự thất bại của C.V. khớp là tiếng ồn nhịp nhàng khi rẽ và rung khi tăng tốc. Phần ủng bị nứt hoặc dính dầu mỡ thường có thể nhìn thấy trước khi khớp nối bị hỏng và việc thay thế bộ khởi động vào thời điểm đó có thể cứu được toàn bộ nửa trục. Nhiều thất bại có thể được dự đoán trước nếu bạn phát hiện các dấu hiệu cảnh báo sớm .

Sự cố của khớp nối chữ U thường được phát hiện bởi tiếng kim loại va chạm khi hướng tải trọng thay đổi và do độ rung ngày càng tăng ở tốc độ đường cao tốc. Vòng bi kim bị mòn có cảm giác thô ráp khi quay trục bằng tay. Việc bôi trơn thường xuyên sẽ kéo dài tuổi thọ vòng bi trên các thiết bị có thể sử dụng được.

Một quy trình thực tế bao gồm kiểm tra ủng trong mỗi lần thay dầu, làm sạch dầu mỡ xung quanh ủng, lắng nghe tiếng click khi khóa lái hoàn toàn và thay bộ phụ kiện khởi động trong khi khớp vẫn ở tình trạng tốt.

04427-0K020 Anti-Leak Drive Shaft CV Boot Cover

04427-0K020 Nắp khởi động CV trục truyền động chống rò rỉ Ủng cao su linh hoạt này giữ lại dầu mỡ và chặn các chất gây ô nhiễm cho các khớp vận tốc không đổi. Thiết kế xếp nếp của nó điều chỉnh chuyển động của hệ thống lái và hệ thống treo, giúp ngăn ngừa mài mòn khớp sớm và duy trì khả năng truyền động êm ái. Xem sản phẩm →

Câu hỏi thường gặp

Câu hỏi 1: Khớp chữ U có thể thay thế C.V. khớp nối trên một chiếc xe dẫn động cầu trước?

Không. Hệ thống lắp đặt, các trục, các yêu cầu về góc và đặc tính vận tốc không tương thích. Khớp chữ U sẽ tạo ra rung lắc mạnh ở các góc lái và nhanh chóng bị mòn. Luôn sử dụng cùng một nhóm chung với thiết bị gốc.

Câu hỏi 2: Tại sao khớp chữ U tạo ra rung động mà C.V. khớp không?

Một khớp chữ U làm thay đổi tốc độ góc của trục đầu ra hai lần trên mỗi vòng quay và độ rung tăng theo góc và tốc độ. Một C.V. khớp giữ cho vận tốc đầu ra không đổi nên chạy êm ái ngay cả ở những góc nhọn.

Câu 3: Khớp nào tồn tại lâu hơn, C.V. khớp hay khớp chữ U?

Cả hai đều có thể đi được hơn 150.000 km nếu được bảo dưỡng đúng cách. C.V. tuổi thọ chung phụ thuộc vào tính toàn vẹn của khởi động; Tuổi thọ của khớp nối chữ U phụ thuộc vào độ bôi trơn và tải trọng của ổ trục. Trong dịch vụ hậu mãi, C.V. khớp nối thường bị hỏng đầu tiên do phần cốp của nó tiếp xúc với các mảnh vụn trên đường.

Q4: Tôi có cần thay thế C.V bên trong và bên ngoài không? khớp cùng một lúc?

Không phải lúc nào cũng vậy. Nhiều kỹ thuật viên thay thế cụm nửa trục hoàn chỉnh vì nó bao gồm cả khớp nối, trục, ủng và mỡ, giúp giảm nguy cơ hỏng hóc lần thứ hai.

Lựa chọn giữa một C.V. khớp và khớp chữ U không phải là thiết kế nào mạnh hơn. Đó là việc khớp khớp với chuyển động và biên dạng tải của trục truyền động. C.V. các khớp cung cấp vận tốc không đổi ở các góc cao nơi bánh xe lái. Khớp chữ U mang lại khả năng truyền mô-men xoắn đơn giản, mạnh mẽ trong đó các góc được giữ nguyên. Sử dụng đúng loại khớp và thay bốt sớm sẽ giúp trục quay được hàng trăm nghìn dặm.
